商品の詳細:
|
| 生産の記述: | Φ90×Φ400×300mm 4のローラーのリバーシブルの冷間圧延製造所 | 原料: | Q235、SPCC、SS400、SPHC、等。 |
|---|---|---|---|
| 入れられた厚さ: | ≤2mm | 幅: | 100-200MM |
| 出力コイルの直径（内部/外）: | Φ600、Φ750/1600mm、要求に応じて | 最高。転がり圧力: | ≤150T |
| 転がり速度: | V≤30m/minの冷間圧延製造所 | 転がりライン高度: | 850mm |
| 保証: | 1年 | ||
| ハイライト: | リバーシブルの冷間圧延製造所,30m/min冷間圧延製造所,リバーシブルの冷間圧延製造所4のローラー |
||
1. 4ローラーのリバーシブルの冷間圧延製造所の適用:
4ローラー リバーシブルCRM （冷間圧延製造所）は立場の高い剛性率のバックアップ ローラーによって、運転される。ロール システムは圧延製造所のための特別な軸受けを採用する。押すみみずギヤ組は大きい押す力が付いている二次封筒の表面、である。それは中間圧延および終わりの転がりのために適している。それは正常な炭素鋼、合金鋼、ステンレス鋼、銅、アルミニウム、等を転がすための理想的な転がり製造所装置である。
2. 4ローラーのリバーシブルの冷間圧延製造所の装置の構成そして構造特徴
この機械は主要なモーターから、速度減力剤成っている、4ローラーの冷間圧延製造所ヘリンボン ギヤ座席、普遍的なシャフト、ブラケット、働き立場、電気押す装置である。、左右のコイラー、油圧場所およびDCの電気制御および他の部品、等。
。
3. プロセス フロー:（参照のために）
負荷の（荷を下す） device→←recoilerの→←の圧延製造所プロセス プラットホームの→←の4の高さの主要な転がり製造所の→←の圧延製造所プロセスplatform→←recoiler→←loading （荷を下す）装置
4.装置の構成:
4.1機械設備:
| いいえ。 | 記述 | 単位 | Qty. |

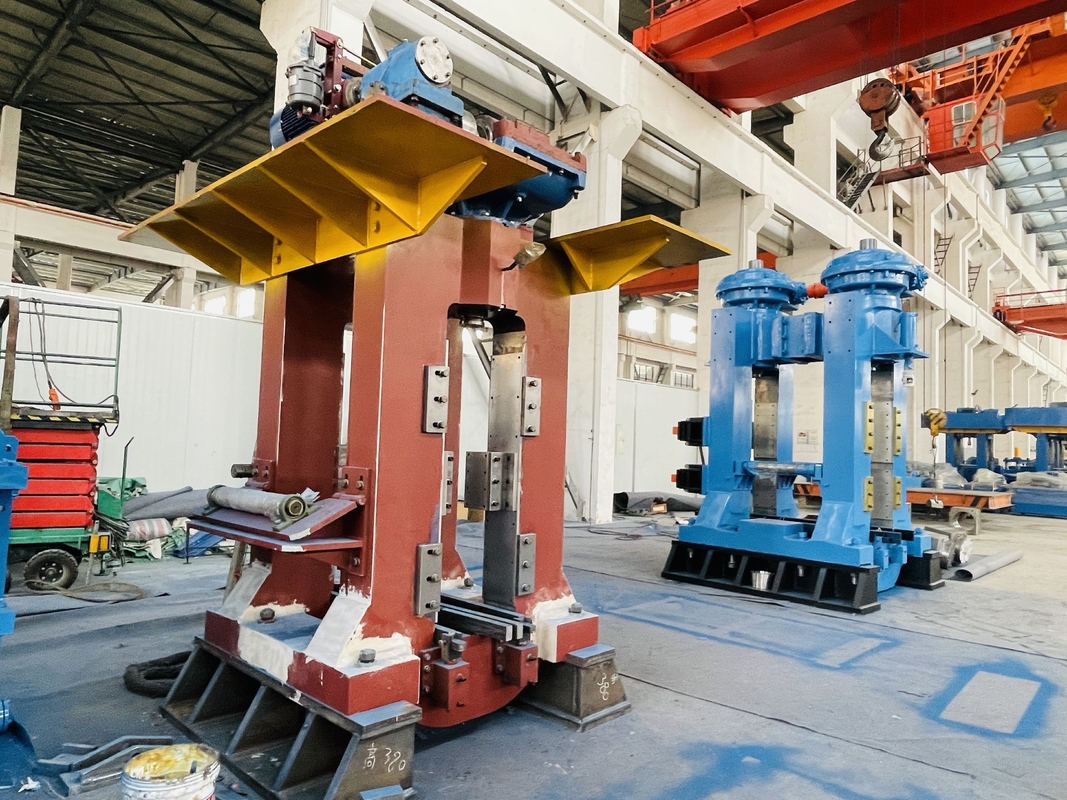

| 1 | 4の高さの主要な転がり製造所 | 置きなさい | 1 |
| 2 | 電気ねじ下げ装置 | 置きなさい | 2 |
| 3 | 油圧バランスをとる装置 | 置きなさい | 1 |
| 4 | 普遍的なシャフト | PC | 2 |
| 5 | 普遍的なシャフト ブラケット | 置きなさい | 1 |
| 6 | 仕事のローラーの変更の棚 | 置きなさい | 1 |
| 7 | バックアップ ローラーの油圧ローラーの変更装置 | 置きなさい | 1 |
| 8 | バックアップ ローラーの変更の棚 | 置きなさい | 1 |
| 9 | 前部/後部製造所プロセス プラットホーム | 置きなさい | 2 |

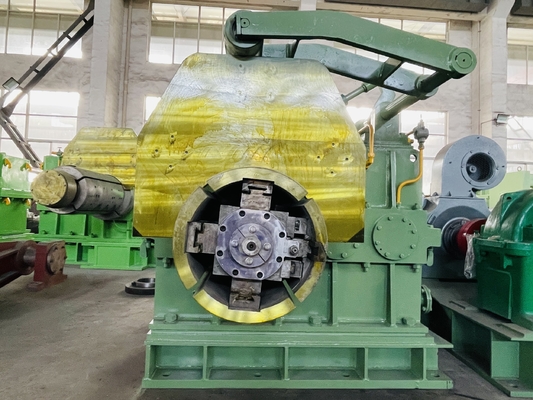

| 10 | 油圧拡張のrecoiler | 置きなさい | 2 |
| 11 | 放電コイル車 | 置きなさい | 2 |
| 12 | 基礎ボルト | 置きなさい | 1 |
4.2電動機、電気制御:
| いいえ。 | 記述 | 単位 | Qty. |
| 1 | 主要なモーター | 置きなさい | 1 |
| 2 | Recoilerモーター | 置きなさい | 2 |
| 3 | ねじ下げモーター | 置きなさい | 2 |
| 4 | 電気制御 | 置きなさい | 1 |
4.3流動装置:
| いいえ。 | 記述 | 単位 | Qty. |
| 1 | 一般的な油圧装置（を含む弁の立場） | 置きなさい | 1 |
| 2 | 油圧場所を曲げるローラー（を含む弁の立場） | 置きなさい | 1 |
| 3 | 薄いオイルの潤滑の場所 | 置きなさい | 1 |
| 4 | 石油およびガスの潤滑システム | 置きなさい | 1 |
| 5 | プロセス潤滑システム | 置きなさい | 1 |
5.技術的な変数（選択）:
|
モデルいいえ。 技術的な変数 |
650 | 750 | 850 |
| 材料 | 炭素鋼及び低合金の鋼鉄 | 炭素鋼及び低合金の鋼鉄 | 炭素鋼及び低合金の鋼鉄 |
| 材料の厚さ（mm） | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| 物質的な幅（mm） | 400-500 | 500-650 | 600-750 |
| 出力厚さ（mm） | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| 転がり力（KN） | 5500 | 6500 | 7500 |
| バックアップ ローラーのサイズ（mm） | Φ550×600 | Φ650×700 | Φ750×820 |
| 中間のローラーのサイズ（mm） | / | / | Φ300/Φ280×820 |
| 仕事のローラーのサイズ（mm） | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| ドライブ モード | 仕事のローラーによって | 仕事のローラーによって | 仕事のローラーによって |
| 主要なモーター | DCモーター | DCモーター | DCモーター |
| 減力剤 | 結合された変速機 | 結合された変速機 | 結合された変速機 |
| Uncoiler （任意サイズ） | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler （任意サイズ） | Φ508×650 | Φ508×750 | Φ508×850 |
| 転がり速度（m/min.） | 180-480 | 240-600 | 240-600 |
| Uncoilerの張力（KN） | 30 | 35 | 45 |
| Recoilerの張力（KN） | 10-70 | 10-80 | 10-90 |
| ねじ下げ方法 | 機械/油圧AGC | 機械/油圧AGC | 機械/油圧AGC |
注:上記の変数は顧客の要求に従って参照だけのため、それ製造できるである。
6. 包装
機械は鋼線によって容器の中で固定され、特別なペット革紐は交通機関の間に、すべての部品を確かめるために動かなかったりし、種類の機械および容器の損傷を避けない。
7.保証期間:12か月（容易壊れた部品を除いて）
8. 私達のサービスおよび特徴:
8.1設計: 私達に顧客需要および条件に従っておよびdeisng機械成長するべき豊富な経験を持つ成熟させた技術的なチームがある。
8.2これは非常に完全なおよび耐久装置である。私達は経験10年以上過す。
8.3この種類の機械に最もよい質および最もよい価格がある。それに正確な測定および容易な操作がある。
8.4私達はすべての顧客にテクニカル サポート（販売の前後および最中で両方の）、生産、取付け、依託および保守サービスを提供する。
8.5私達のプロダクトは多くの地域に輸出され、良質および適正価格のために高い評判に勝った。
