機械、溶接された管の生産ラインを作る10-38mmの高周波管

1. 商品の記述:

MA-32 HFは高周波ボール ミルのギヤ ボックス ドライブが付いている機械を作る管を溶接し、風邪は見た

2. 導入:

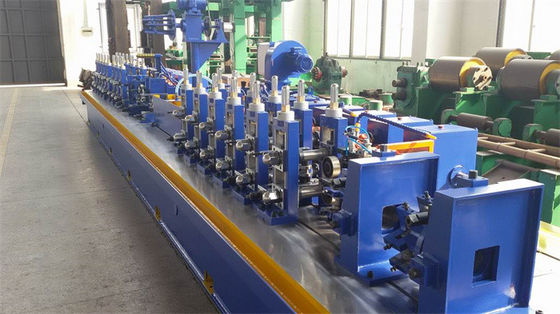

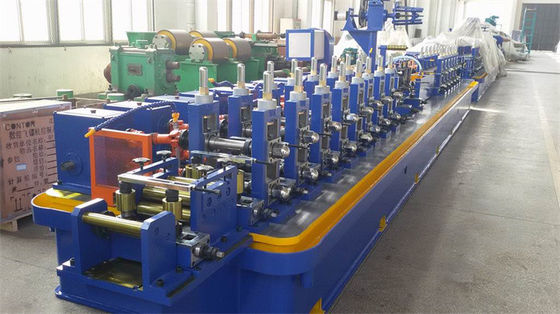

MA-32高周波溶接された管の生産ラインが直径の10~38mmおよび壁厚さの0.5~2.5mmの両方の溶接された管を作り出すのに使用されている。対応するサイズの正方形および長方形の管および変形させた管は利用できる。この装置はロール パスの設計を使用する、従って機械で造り、精密集まっていること良質の特徴がある生産ラインは溶接された鋼管を作り出すことができる。

主要な指定:

（1）原料の指定

（2）低炭素鋼鉄の、低合金の建設上の鋼鉄CR、HR、GIは巻く

（3）機械特性:σb≤520Mpa、σs≤340MPa

（4）鋼鉄ストリップの幅の範囲:30~120mm

（5）鋼鉄ストリップの厚さ:0.5~2.5mm

（6）ストリップのコイル

内部の直径:φ580~φ640mm

外の直径:φ800~φ1500mm

コイルの重量:≤1.5トン

終了する管の指定:

（1）管の直径φ10~φ38mm

（2）円形の管のための壁厚さ0.5~2.5mm;正方形/長方形の管のための0.5-1.8mm。

（3）切断4~9mの長さ

（4）長さ切断の精密:+/-3mm

速度の形成

20~100m/min

総入力

およそ400KW

圧縮空気:

（1）流動度:6m3/min

（2）圧力:5~7kg/cm2

機械セットのための給水

（1）流動度:20T/h~30 T/h

（2）予約のプール容量:30m3

研修会の整理:

研修会の幅:6m

研修会の長さ:50m

研修会の高さ（床を張るべき天井の道から）:≥5 m

3. 科学技術プロセス:

伸びる→の切れ、溶接の→のおり蓄積装置の→ （形作る供給）は、（継ぎ目ガイド、HFの溶接、刻み目を取り除く圧縮）、大きさで分類して水冷、荒いまっすぐになる→ STDの飛行→packing→Storageの→Checking、収集を見た
