商品の詳細:
|
| 製品名: | 500mmの4の高さのリバーシブルの冷間圧延製造所機械 | 入って来るコイルのサイズ: | 2.0~3.0×400 mm |
|---|---|---|---|
| 出力コイルのサイズ: | 1.0~2.0×400 | コイルのサイズ: | 最高外の直径。1600のmm |
| コイルの重量: | 最高。5T | コイル内径: | 508mm |
| 転がり圧力: | 最高。3500 KN | 転がり速度: | 最高。150 m/min |
| 単位の働き高さ: | 1000のmm | 単位の働きの方向: | 左から右（ユーザーによって決定した） |
| ハイライト: | 機械を形作る0.3-0.8mmの壁パネル ロール,機械を形作るセリウムの壁パネル ロール,装置を形作る15m/Minロール |
||
1. 製品名

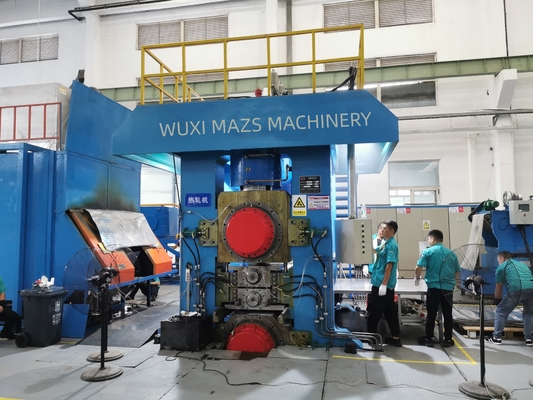

MAØ175×500/Ø460×470 500mmのデジタル十分の4の高さのリバーシブルの冷間圧延製造所ラインSiemens 6RA80シリーズ
2. 適用:
400mmの幅の炭素鋼そして低合金の鋼鉄の転がりのために使用される、終了するproduct1.0 mm~2.0 mmmmの厚さ
3.Process流れ:
Cutting→weldingループ（溶接テスト継ぎ目） →verticalロール中心の→を平らにするLoading→Uncoiling→Pinch→Straightの頭部
5ロールはbuilt→の4の高さの冷間圧延製造所の→ Recoiler→Unloadingだった
4. 主要な技術仕様:
| いいえ。 | 技術的な変数 | |
| 1 |
原料の状態 |
明白な炭素鋼 |
| 2 |
入って来るコイルのサイズ |
2.0~3.0×400 mm |
| 3 |
出力コイルのサイズ |
1.0~2.0×400 mm |
| 4 |
転がり圧力 |
最高。3500 KN |
| 5 |
転がり速度 |
最高。150 m/min |
| 6 |
伸びる張力 |
最高。30 KN |
| 7 |
Recoilerのドラム拡張の直径 |
最高。508mm;Min. 495のmm |
供給の5.scope
| いいえ
|
供給の内容 |
Qty. |
製造者 |
バイヤー |
注目 |
| 私 |
機械部分 |
||||
|
1 |
コイル・カー |
1セット |
√ | ||
|
2 |
Uncoiler |
1セット |
√ | ||
|
3 |
ストレートナ |
1セット |
√ | ||
|
4 |
横の打抜き機 |
1セット |
√ | ||
|
5 |
溶接のプラットホーム |
1セット |
√ | ||
|
6 |
ループ |
1セット |
√ | ||
|
7 |
ピンチおよび供給を書き入れなさい |
1セット |
√ | ||
|
8 |
5つのローラーのbiuld |
1セット |
√ | ||
|
9 |
主要な製造所機械 |
2sets |
√ | ||
|
10 |
4pcs |
√ | |||
|
11 |
結合されたギヤ ボックス |
1セット |
√ | ||
|
12 |
交換ローラーの単位 |
2セット |
√ | ||
|
13 |
出口の版 |
1セット |
√ | ||
|
14 |
Recoiler |
1セット |
√ | ||
|
15 |
トロリーの荷を下すこと |
1セット |
|||
|
16 |
基礎および連結 |
1セット |
|||
| II |
油圧装置 |
||||
|
1 |
場所に油を差す薄いオイル |
1セット |
√ | ||
|
2 |
低圧油圧場所 |
1セット |
√ | ||
|
3 |
ローラーの曲がることのための油圧場所 |
1セット |
√ | ||
|
4 |
Emulusionの注油システム |
1セット |
√ | ||
| III |
モーター及び電気制御装置 |
||||
|
1 |
主要なモーター |
2set |
√ | ||
|
2 |
Recoilerモーター |
1セット |
√ | ||
|
3 |
伝動装置およびPLCシステム |
1セット |
√ | ||
|
4 |
主要な転がり製造所のDCドライブ装置 |
1セット |
√ | ||
|
5 |
コイラーのDCドライブ装置 |
1セット |
√ | ||
|
6 |
操作箱 |
1sets |
√ | ||
| Iv |
他の部品 |
||||
|
1 |
厚さゲージ装置 |
2セット |
√ |
ユーザーによって提供される |
|
|
2 |
研修会のケーブルそしてワイヤーの取付け |
1つのバッチ |
√ |
ユーザーによって提供される |
|
|
3 |
研修会の配管 |
1つのバッチ |
√ |
ユーザーによって提供される |
|
|
4 |
フィートのボルトおよびブロック |
1つのバッチ |
√ |
ユーザーによって提供される |
|
|
5 |
研修会の塀およびカバー プレート |
1つのバッチ |
√ |
ユーザーによって提供される |
|
|
6 |
低電圧の配分キャビネット |
1 PC |
√ |
ユーザーによって提供される |
|
|
7 |
調和的なシステム |
1セット |
√ |
ユーザーによって提供される |
|
